広帯域受信機用アンテナコンバイナー
AC-108 ￥10,395
●2本のアンテナの組合せで10kHzから1500MHzを連続カバー
●パッシブなので混変調の心配不要
●コネクターを差し込むだけの簡単接続
●AOR AR3000、YUPITERU MVT7100、ICOM IC-PCR1000等のパソコン操作型、広帯域受信機にも適用可
|
| |
AC-108 |
| |
￥10,395 |
| 周波数範囲 |
10kHz〜1500MHz
（クロスオーバー周波数108MHz） |
| インピーダンス |
50Ω |
| 挿入損失 |
標準0.4dB以下 |
| アンテナ端子間のアイソレーション |
30dB以上 |
| コネクター |
BNC型2ヶ使用 |
| 寸 法 |
70(W)×30(H)×30(D)mm |
|
 |
| |
|
|
|
SP-1型（LF〜HF帯）
ゼネカバ受信機用 スプリッター/コンバイナー
￥16,000
●1本のアンテナ出力を2台の受信機に分配
●2本のアンテナ出力を合成して、1台の受信機に入力
●低い分配損失、受信機並びにアンテナ同士の相互干渉、および 増幅器を使用しないため混変調の心配は不要
注：使用時に、スプリッターとして使用するかコンバイナーとして使用するかを決めてご使用ください。
|
| |
SP-1型
|
| |
￥13,965
|
| 周波数範囲 |
50kHz〜35MHz
|
| スプリッター機能 |
アンテナ入力端子
1 受信機用出力端子 2
|
| コンバイナー機能 |
アンテナ入力端子
2 受信機用出力端子 1
|
| インピーダンス |
50Ω
|
| 受信機用両端子間のアイソレーション |
1.8MHz〜30MHz：30dB以上
|
| コネクター |
M型コネクター
|
|
寸 法
|
85(W)×60(H)×25(D)mm
|
|
|
|
| |
|
|
|
2本のアンテナを切替え、2台の受信機へ分配
SP-2型 受信機用 アンテナ切替・分配器
￥36,000
●2台の異なったアンテナ(例パッシブとアクティブ)を同時に引き込みアンテナ 1、アンテナ 2 と切替スイッチで選択し2台の受信機に分配します。
●電源を使用しないので相互干渉、損失がありません。
●中波帯を遮断するフィルターと6段階アッテネータ(0,-6,-10,-20,-30,-40dB)スイッチがあります。
|
| |
SP-2型
|
| |
￥36,000
|
| 周波数範囲 |
50kHz〜50MHz(最適動作範囲) 10kHz〜110MHzまで可能
|
| インピーダンス |
50Ω
|
| 受信機独立度 |
30dB(50kHz〜50MHz
|
| コネクター |
M型コネクター×4
|
|
寸 法
|
160(W)×60(H)×150(D)mm
|
|
|
|
| |
|
| |
SP-3型（HF〜UHF帯）
ワイドバンド受信機用 スプリッター/コンバイナー
￥16,000
●1本のアンテナ出力を2台の受信機に分配
●2本のアンテナ出力を合成して、1台の受信機に入力
●10MHz〜2500MHzの広帯域で使用可能
●低い分配損失と抜群のアイソレーションを実現
●増幅器を使用しないため混変調の心配は不要
注：使用時に、スプリッターとして使用するかコンバイナーとして使用するかを決めてご使用ください。
|
| |
SP-3型 |
| |
￥14,805 |
| 周波数範囲 |
10MHz〜2500MHz
|
| スプリッター機能 |
アンテナ入力端子
1 受信機用出力端子 2 |
| コンバイナー機能 |
アンテナ入力端子
2 受信機用出力端子 1 |
| インピーダンス |
50Ω |
| 受信機用両端子間のアイソレーション |
140〜1000MHz：標準30dB以上
10〜2500MHz：標準20dB以上 |
| 挿 入 損 失 |
DC〜400MHz：0.5dB以下
DC〜950MHz：1.0dB以下
DC〜1800MHz：3.0dB以下 |
| 最大通過電力 |
+20dBm |
| コネクター |
BNC型コネクター |
寸 法 |
120(W)×40(H)×25(D)mm |
|
|
| |
|
|
|

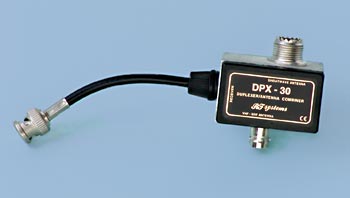

アンテナ結合器（HF,VHF/UHF）
DPX-30 ￥15,225
●DPX-30は短波滞とVHF/UHF帯のアンテナをジョイントさせ、全帯域を確実に一個所のアウトプットから受信機ヘスムーズに信号を供給するアンテナ結合器です。
●今まで異なった帯域を聞くたびに、コネクターをいれたり外したりする必要がなくなり、特にHF帯受信への不満が一気に解消できます。
●主な特徴として損失がほとんどないこと、全帯域にわたって均一に信号音をカバーし、二つのアンテナがもっている周波数範囲の境界のギャップがまったくないこと、軽量でコンパクトサイズであることなどです。
●電源を必要とせずノイズの心配もありません。
●静電気による帯電防止の役割も果たし、雷を伴う嵐、乾燥した冬期によく起きるアンテナの帯電によるダメージを防ぎます。
|
| |
DPX-30
|
| |
￥15,225
|
| 周波数範囲 |
0MHz〜2000MHz
|
| 短波帯アンテナ挿入時損失 |
0.5dB(0〜30MHz)
|
| VHF/UHFアンテナ挿入時損失 |
0.3dB(65〜1000MHz)
|
| インピーダンス |
50Ω
|
| クロスオーバーポイント |
約32MHz |
| 最大出力 |
＜1ワット
|
| 不要信号抑圧度(HF帯) |
クロスオーバーポイントから2倍の周波数範囲(約11MHz)>50dB
|
| 不要信号抑圧度 (V/UHF帯) |
クロスオーバーポイントから1/3 倍の周波数範囲(約64MHz)で>50dB
|
|
インプットコネクター
|
BNCとMコネクタ
|
| アウトプットコネクター |
BNC(Nコネクタ、オーダー可)
|
|
寸 法
|
30(W)×40(H)×50(D)mm
|
| ケース |
アルミニウム合金
|
|
|
| |
|
|
|

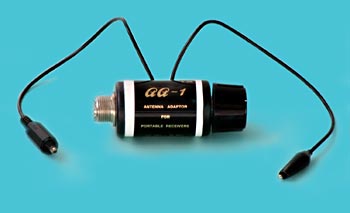

短波帯ポータブルラジオ用アンテナアダプター
AA-1 ￥11,000
●ポータブルの短波受信機（ＳＯＮＹなど）に大型アンテナを接続するためのアンテナアダプターです。
●高感度のポータブル機（ラジオ）に高性能アンテナを直接つないだときに起こる、過入力や混変調の問題を防止するためのゲインコントロールがついており、ノイズのないクリアな受信が得られます。
|
| |
AA-1
|
| |
￥11,000
|
| 周波数範囲 |
100kHz〜30MHz
|
| 信号調整範囲 |
0〜30dB
|
| 受信改良度 |
10倍
|
|
|
|
|
|
|
| ※単品でご注文の場合は「購入する」ボタンをご利用ください。複数の商品をご注文の場合は「ご注文ページ」よりお願いいたします。※価格はすべて消費税が含まれています。※外国為替の変動により、価格改定を行うことがありますので、
在庫確認の際に、製品価格をご案内いたします。 |
|
|
