TZ-900 AntennaSmith
|
>>返品条件について
|
アンテナ、フィルター、高周波部品・回路の測定、調整、保守に最適！
スミスチャートがカラーTFT画面に表示、PCに接続可能
TZ-900 AntennaSmith ￥196,500
●本器はTFT液晶画面(60×40mm)を有する小型のアンテナ・アナライザーで、アンテナ及び高周波部品・回路の5つのパラメータ、即ちSWR,
Z、R、JX、θがグラフとスミスチャート表示により測定できます。またUSBやRS-232Cインターフェースを用いてパソコンにデータを記憶し表示することができます。さらに出力レベルが2.8Vp-pで精度の高い(1Hz)シンセサイザー信号発振器としても使用することができます。業務用にも十分使用できる構造・性能をもっています。
周波数範囲:0.2〜55MHz
周波数精度:校正後1 ppm(1Hz)
インピーダンス:50Ωに対して8%
解像度:100 Hz
測定パラメータ:SWR, Complex Impedance(Z)、Reactance(Jx)、Reflection coefficient(r,q),
Smith Chart
掃引スケール:SWR:6、11、20、50、100
インピーダンス Z;:実数部 Z、虚数部Zは100、200、500、1000
測定解像度:SWR:0.01
インピーダンス Z;:実数部 Z、虚数部Zは0.1Ω θ:(位相角度)は0.01度
メモリー:10データ、10データ内を掃引可能
コネクター形状:M型(SO239)
LCD画面大きさ:60×40mm
出力:2.8V p-p
大きさ:約190W×110Hx55Dmm
重量:約750g
電源:DC9~16V、500mA
|
 |
| |
|
|
|
アンテナ、給電線、ＲＦネットワークの点検・調整に最適！ポケットサイズ
RX VECTOR ANALYST
VA-1 ￥41,790
●マイクロプロセッサー、Ａ/Ｄコンバータ、微電力”送信機“、4桁の周波数表示器から校正され0.5MHzから32MHzを6バンドで連続可変ができる。それは丁度同社のベストセラー・モデルＲＦ1の弟分のようで、純インピーダンス（0〜1000Ω）、ＳＷＲ（１：1〜15：1）、キャパシタンス（0〜9999ｐＦ）インダクタンス（0.04〜300μＨ以下）の測定が可能。さらに本器には真のサインＲＦ位相検波器を内蔵している。
SWR(Ω)：50Ω系の定在波の他に、25、52、54、73、75、93、95、112、150、300、450Ω系の定在波の測定が可能。
負荷インピーダンス（Ｚ）
位相角（Ф：DEG.)
４分の1波長の周波数（F1/4）
負荷直列抵抗値（Ｒｓ：Ω）
インダクタンス（Ｌ：μＨ）
負荷並列抵抗値（Ｒｐ：Ω）
給電線端におけるアンテナ抵抗の計算値（Rs ANT）
負荷直列リアクタンス（Xｓ：Ω）
キャパシタンス（Ｃ：ｐＦ）
負荷並列リアクタンス（Xｐ：Ω）
給電線端におけるアンテナ抵抗の計算値（Xs ANT） |
|
| |
|
本体
ソフトケース（オプション）
ソフトウェア/シリアルケーブル（オプション）
|
>>返品条件について
|
アンテナ、ＲＦ機器の開発・設計、調整、修理に必携！
ベクトル・インピーダンス計に相当する機能がいっぱい！
VIA ANALYZER ￥98,000
●中心周波数を軸として左右対称にSWR，リターンロス、インピーダンス(Ｚ)、レジスタンス(Ｒ)をLCDにグラフイック表示。
●最低SWR点(数値と周波数)を自動計算。
●データーを多種組合せてwindowタイプで表示。
●見易いようにディスプレイ上にたくさんの格子を設けるのが可能。
●図表の目盛を自動と手動で調整可能。
●図表を不揮発性メモリーに保存可能。
●連続波信号発生回路を内蔵。
●専用ソフトとＰＣを用いて、高解像度の図表、スミスチャートを表示。またズームアップが可能。
●64×128高輝度LCDディスプレイを使用
●軽量可搬型
●オプション
ACアダプター \2,100
ソフトケース \6,825
ソフトウェア \17,115
シリアルケーブル \893
周波数範囲：100KHz〜54MHz
表示分解能：1KHz
測定速度：1秒／100ポイント掃引
周波数表示幅：1,2,5シーケンスで0〜20MHz
インピーダンス・レンジ：2〜1000Ω
インピーダンス・プロッテイング目盛：0〜100Ω最小、0〜1000Ω最大
高調波とスプリアス：30dB以下
出 力：50Ωで±5dBm
シリアル・インターフェイス速度：4800/9600bps
アンテナ・コネクター：Ｎ−Ｊ型
所要電源：外部電源：DC12〜20V 400mA最小、内蔵電池：単3アルカリ8本
大きさ：約110W×57D×216H
重 さ：約567g |
|
| |
|
| |
アンテナの調整・保守点検に役立つ
UHF SWRアナライザー
MFJ-219BN ￥17,325
アンテナ、ＲＦアンプ、給電ケーブル、ネットワーク及びスタブの調整・測定に最適。
●周波数カウンターと組み合わせて使用することにより、より精度の高い測定が可能。
●最新のマイクロウェーブ集積回路、マイクロストリップを採用。
測定可能な項目：VSWR、ケーブルの速度係数・特性インピーダンス・ ロス、キャビティーのスタブ共振周波数
周波数範囲：420〜450MHz
入力インピーダンス：50Ω
VSWR計測範囲：1.1〜3.0（無限大レッドゾーン）
電 源：14.5V〜18V内蔵電池（006P）またはDC 外部電源ジャック付
大きさ：約163W×45H×59Dmm
重 さ：約300g
|
|
| |
|
|
|
アマチュア無線、業務用無線周波数のアンテナ、ＲＦ回路の設計、保守に最適
ＨＦ/ＶＨＦ/ＵＨＦ アンテナ・アナライザ

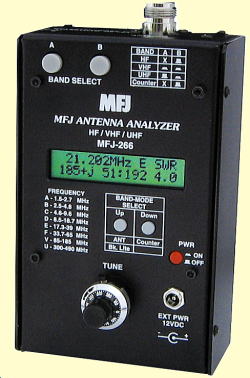

MFJ-266 \52,290
●ベストセラー機ＭＦＪ−２６９の上位機種として登場。
ＳＷＲ、インピーダンス、合成インピーダンス、キャ
パシタンス、インダクタンス、電界強度をデジタル
表示、周波数カウンタ、標準信号発生器としても
使用可能。
●測定値はＬＣＤ画面に直読可能なデジタル表示。
●オプションとしてディップメータ・アダプタ(MFJ-66)
があります。
仕様
入力インピーダンス：50Ω
測定周波数範囲：１.５〜２.７ＭＨｚ、２.５〜４.８ＭＨｚ、
４.６〜９.６ＭＨｚ、８.５〜１８.７ＭＨｚ、
１７.３〜３９ＭＨｚ、３３.７〜６５ＭＨｚ、
８５〜１８５ＭＨｚ、３００〜４９０ＭＨｚ
VSWR計測範囲：１:１〜９.９:1
ＲＦ抵抗測定範囲：１０〜５００Ω
周波数カウンター計測範囲：ＤＣ〜５００ＭＨｚ
周波数カウンター分解能：１ＫＨｚまたは１００Ｈｚ選択可能
標準信号発生器出力：約２Ｖｐｐ
コネクター：Ｎ−Ｊ型 Ｍ型変換コネクタ付
電源： 内蔵ＡＡ型電池×８個、または外部電源
消費電流：カウンタモード時３０ｍＡ，
アナライザモード時１４０ｍＡ
大きさ：96W×166H×70D(mm)
重さ：約600g
注記：ＵＨＦ帯ではインピーダンスＺ、Ｒ±jXは表示しません。
|
|
| |
|
| |
複合インピーダンスが読める、超取扱簡単！！
HF/VHFアンテナ、高周波機器及回路の設計、保守に必携
1.8〜170MHz SWRアナライザー

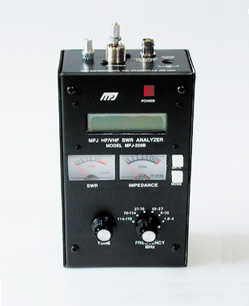

MFJ-259B ￥41,790
キャリングケース MFJ-29C ￥4,200
ディップメータ・アダプタ MFJ-66 \4,095
●1.8〜170MHz帯のアンテナ、アンテナチューナー、アンプ、フィルター、トラップ、RFチョーク、同調回路等の調整、試験、測定に偉力を発揮。
●測定値は直読可能。
●同軸ケーブルの速度係数、ケーブルロス、ケーブル長の測定短絡／切断個所の探知が可能。
●標準信号発生器として、また精度の高い周波数カウンターとして使用でき、従って送信機なしで正確なVSWRの測定が可能。
●小型、軽量につき、高所での作用が簡単。
●オプションとしてディップメーター・アダプター（MFJ-66）・キャリングケース（MFJ-29C）があります。
入力インピーダンス：50Ω
測定周波数単位：1.8〜 4MHz 4〜 10MHz 10〜 27MHz 27〜 70MHz 70〜114MHz 114〜170MHz
VSWR計測範囲：1.0〜3.0 高周波抵抗測定範囲 0〜400Ω
抵抗メーター精度：スケールの中心で±10％
周波数カウンター計測範囲：0.05〜170MHz
カウンター・サンプリング周期： 0.01、0.1、1.0、（sec）
周波数カウンター入力レベル： ピーク電圧2V以下 DC印加厳禁
供給電圧・電流： DC11〜16V 14.5Vで150mA
電池構成：単3×10個（アルカリまたは高性能リチウム電池）
大きさ：184H×108W×83Dmm
重 さ： 約650g（電池含まず） |
|
| |
|
| |
これ１台でＨＦからＵＨＦまでＯＫ!
!
自作派ハム必携のＳＷＲアナライザー
MFJ-269 \52,290→￥49,350 （新価格）
キャリングケース MFJ-39C ￥4,305
ディップメータ・アダプタ MFJ-66 \4,095
●専用マイクロプロセッサーの採用により、小型・軽量 化に成功
●RF信号発振器内蔵につき、トランシーバー等の外部信号不要、また内部電源（電池） だけで動作するので、アンテナ給電部等被測定物の直ぐ側で使用可能
●周波数測定器としての機能あり、周波数カウンターとして使用可能
その他HF/VHF SWRアナライザーの名機として定評あるＭＦＪ-259Bと同じ。但しUHF帯 は下記の項目のみ測定可能
VSWR／反射損失／整合効率／反射係数
●添付品：N-M変換コネクタ（写真のターミネータは付属しません）
●オプションとしてディップメーター・アダプター（MFJ-66）・キャリングケース（MFJ-39C）があります。
仕様
入力インピーダンス：50Ω
測定周波数範囲：1.8〜 4MHz 4〜 10MHz 10〜 27MHz 27〜 70MHz 70〜114MHz 114〜170MHz
415〜470MHz
VSWR計測範囲：1.0〜3.0
高周波抵抗測定範囲： 0〜400Ω
抵抗メーター精度：スケールの中心で±10％
周波数カウンター計測範囲：2〜480MHz
カウンター・サンプリング周期： 0.01、0.1、1.0（sec）
周波数カウンター：入力レベル ピーク電圧2V以下 DC印加厳禁
供給電圧・電源： DC11〜16V 14.5Vで150mA
電池構成：単3×10個（アルカリ又は高性能リチウム電池）
大きさ：184H×108W×83Dmm
重さ： 約650g（電池含まず）
測定可能な項目
被測定物 測定項目・内容
アンテナ：ＶＳＷＲ、インピーダンス、リアクタンス、共振周波数、帯域幅
アンテナチューナ：ＶＳＷＲ、帯域幅、周波数
RFアンプ：入出力同調回路の調整、チョークコイル、高調波抑制回路、ﾄﾗｯﾌﾟ 回路の点検
同軸給電線：ＶＳＷＲ、長さ、速度係数、近似値のＱと損失、共振周波数とインピー ダンス
フィルター：ＶＳＷＲ、減衰量、周波数範囲
空洞共振器：（整合スタッブ付） ＶＳＷＲ、近似値のＱ、共振周波数、帯域幅、イン ピーダンス
トラップ：共振周波数と近似値Ｑ
同調回路：共振周波数と近似値Ｑ
小容量コンデンサー： 容量値、自己共振周波数
ＲＦチョークとインダクター： 自己共振周波数、直列共振点 送信器及び発振器 周波数
ディスプレイで直読できる測定値
同軸ケーブルの電気長（フィート、度）、給電線の損失（dB）、キャパシタンス (pF)、インピーダンスZ（Ω）、インピーダンス位相角（度）、インダクタンス
（μH）、リアクタンスX（Ω）、抵抗R（Ω）、共振周波数（MHz）、リターンロス （MHz）、信号周波数（MHz）、VSWR（Zo） |
|
| |
|
| |
ポケットサイズ HFアンテナ調整用測定器 RFアナリスト
RF-1 ￥23,625
●特別設計のマイクロプロセッサーを採用し、小型化・多機能化に成功。
●送信機から電波を発射せずにVSWRを表示。アンテナ、給電線、RFネットワークの測定に最適。
●被測定物のアンテナを接続するだけで、HF／LOW VHF帯任意の周波数のインピーダンス（Ω）、VSWRを表示。
●単体部品LCのインダクタンス(μH）、キャパシタンス（pF）もワンタッチで表示。
測定可能周波数：1.2〜35MHz
周波数チューニング：5バンド TUNE＆FINEつまみによる
周波数表示：4ケタ
周波数精度：10MHz以下で1kHz 10MHz以上で10kHz
VSWR測定範囲： 1〜15（50Ωに対し）
VSWR精度： 3以下6％ 6まで20％
インピーダンス（Z）： 0〜2000Ω 1Ω ステップ
インピーダンス精度：150Ω点で2.5％ 50Ω、450Ω点で4％ 20Ω、900Ω点で6％
キャパシタンス（C）：0〜9999pF
インダクタンス（L）： 0.04〜300μH
オートレンジスィーブ：3レンジ順次表示
電 源：9V電池（006P）
電池節約モード：20分間使用しなければ自動電源OFF
電池寿命：約5〜10時間
大きさ：約64H×114W×38Dmm
重 さ：約200g |
|
| |
|
| |
RF ANALYST
"RF-1"の姉妹品 ポケットサイズ
VHF/UHFアンテナ調整用測定器
RF-5 ￥38,220
●キャパシタンスとインダクタンスを除き仕様はRF-1と同じ。
測定可能周波数：35〜75／138〜500MHz
周波数チューニング：3バンド
周波数表示：4ケタ
周波数精度：メーカー発表なし
VSWR測定範囲：1.0〜6.4（50Ωに対し）
VSWR精度：3以下10％（周波数によっては1.4以下は除く） 6まで15％
インピーダンス（Z）： 0〜60Ω
インピーダンス精度：50Ω点で3％ 10Ω点で2Ω 200Ω点で8Ω 600Ω点で50Ω
キャパシタンス（C）：測定不可
インダクタンス（L）：測定不可
オートレンジスィーブ： 該当せず
電 源： 9V電池（006P）
電池節約モード：20分間使用しなければ自動電源OFF
電池寿命：約5〜10時間
大きさ：約55H×120W×65Dmm
重 さ：約200g |
|
